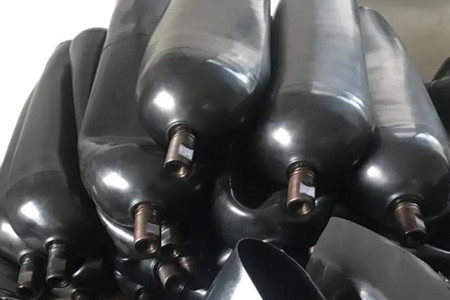

蓄能器膠囊
1.產品概述
蓄能器膠囊也叫蓄能器皮囊，是皮囊式蓄能器的重要組成部分，通常由橡膠制成，具有可伸縮性，用于儲藏壓縮后的惰性氣體。一般來說，膠囊內會注入一定氣壓的氮?dú)?，在膠囊外則是充入液壓油，膠囊會隨著液壓油的擠壓而變形，從而壓縮氮?dú)鈦?lái)蓄能，反之則是釋放能量。蓄能器的頂部一般使用大口結構，是為了更加利于膠囊的更換。朝日液壓生產的NXQ型蓄能器膠囊符合HG2331-92標準和ASME標準，具有耐油、耐酸堿、耐屈撓、變形小、強度高等優點，并且在-10-+70范圍內都能夠正常工作。
2.型號說明
※ × ※ _ ※ _ ※
① ② ③ ④
?、倌z囊容量：0.4—160L
②膠囊長度：74-2150mm
③蓄能器外徑
?、苣z囊代號：NBR-丁晴橡膠 IIR-丁基橡膠 CR-氯丁橡膠 FPM-氟橡膠
3.外形尺寸
4.技術參數
| 蓄能器規格 | 基本尺寸 （mm） | 蓄能器規格 | 基本尺寸 （mm） | 蓄能器規格 | 基本尺寸 （mm） | ||||||||||||
| Φ | L | A | A1 | R | DM | Φ | L | A | A1 | R | DM | Φ | L | A | A1 | R | DM |
| 89 | 0.4 | 74 | 44 | 38.5 | M24×1.5 | 219 | 16 | 569 | 60 | 95 | M30×1.5 | 299 | 50 | 950 | 70 | 131 | M30×1.5 M50×1.5 |
| 0.63 | 144 | 25 | 877 | 63 | 1180 | ||||||||||||
| 114 | 1 | 150 | 49 | 32 | 1115 | 80 | 1480 | ||||||||||
| 152 | 1.6 | 144 | 49 | 66 | M30×1.5 | 40 | 1405 | 100 | 1880 | ||||||||
| 2.5 | 206 | 50 | 1475 | 70 | 131 | M30×1.5 M50×1.5 | 351 | 80 | 1090 | 150 | M50×1.5 | ||||||
| 4 | 312 | 299 | 20 | 380 | 100 | 1360 | |||||||||||
| 6.3 | 486 | 25 | 470 | 125 | 1680 | ||||||||||||
| 219 | 10 | 365 | 60 | 95 | 40 | 740 | 160 | 2150 | |||||||||
5.膠囊介質
膠囊內：氮?dú)?/p>
膠囊外：液壓油、礦物油、抗燃油、水、乳化液、燃料等。
6.訂貨說明
1.訂貨時須寫明型號代號全稱，如：容量為40L，直接Φ219，長度為1405的(NXQ系列)蓄能器膠囊：40L×1405-219-※
2.如對本產品此型膠囊有特殊要求時，請同本公司商洽。
3.本公司保留產品的設計更改權，對修改恕不另行通知。
產品知識
蓄能器是常見液壓元件，它可以將洗液系統中多余能量?jī)?chǔ)存起來，以備不時之需，因此它在液壓系統中的作用可想而知。它的類型很多，比較常見的有彈簧式、氣囊式和液壓式，很多時候，它的類型不能隨意選擇，而是需...
蓄能器膠囊是囊式蓄能器上的一個重要部件，在蓄能器殼體之內，其他部件還有閥防護罩、充氣閥、止動螺母、菌形閥、橡膠托環、支撐環、密封環、壓環、閥體座、螺堵等。蓄能器膠囊外部是液壓油，內部是惰性...
1、蓄能器膠囊將蓄能器分割為氣體和液體兩個腔室，其中膠囊內充氮?dú)?，膠囊與殼體組成腔室充液壓油，加入單向閥出口后, 膠囊內氣體體積隨壓力增加而減少, 從而吸收沖擊液壓能, 降低或消除系統...
